Colliers de câblage avec plaque SOUS-tête , type 1

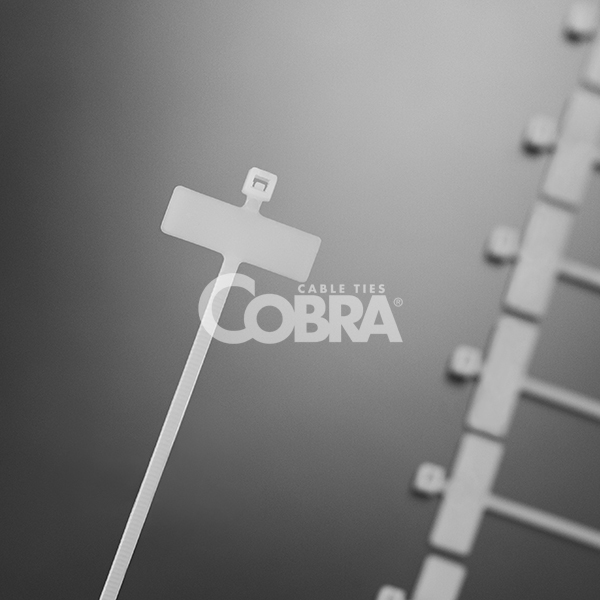

Colliers de serrage avec plaque d’identification Cobra® Type 1 – étiquette sous tête en PA6.6, fabriqués en Italie

Les colliers de serrage d’identification Cobra® Type 1 intègrent une plaque de marquage inscriptible positionnée sous la tête du collier, au contact direct du faisceau de câbles. La surface de marquage de 25,4 × 8 mm est compatible avec les marqueurs permanents et les étiquettes imprimées, permettant l’identification directe des câbles sans composants supplémentaires.

Constituée en polyamide 6.6 (PA6.6) naturel. Température d’utilisation : de −40 °C à +85 °C. Conformes aux normes européennes CE.

Approvisionnement B2B destiné aux installateurs électriques, tableautiers, intégrateurs réseaux et fabricants OEM en Europe et dans le monde.

Colliers de câblage d’identification avec plaque de marquage sous tête – Type 1

Les colliers de serrage avec platinw d’identification Cobra® Type 1 regroupent la fonction de fixation et de marquage dans un seul composant. La plaque est moulée sous la tête du collier, ce qui lui permet de rester plaquée contre le faisceau après serrage sans dépasser vers l’extérieur. Cette configuration est particulièrement adaptée aux installations avec espace réduit.

La plaque de marquage peut être personnalisée avec numéros, lettres et codes-barres imprimés selon les exigences du client, sous réserve de validation technique.

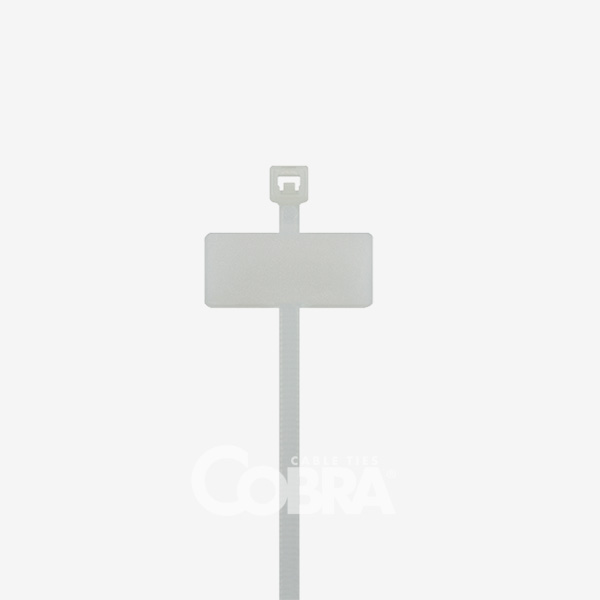

Position et conception de la plaque d’identification

La plaque de marquage Type 1 est positionnée sous la tête du collier, contre la surface du faisceau une fois installée.

Dimensions de la plaque : 25,4 × 8 mm.

La surface est lisse et compatible avec les marqueurs permanents ainsi qu’avec les étiquettes adhésives imprimées. La plaque fait partie intégrante du collier de serrage.

Choisir le bon collier de serrage d’identification : Type 1 vs Type 2 vs Type 3

Colliers de serrage avec plaque sous tête – Type 1

La plaque est orientée vers le faisceau. Adapté aux installations où l’identification doit rester visible sous un angle spécifique ou lorsque des plaques saillantes risqueraient de gêner les composants adjacents. Solution idéale lorsque l’espace latéral est limité.

Dimensions de la plaque : 25,4 × 8 mm.

Colliers de serrage avec plaque au-dessus de la tête – Type 2

La plaque est orientée vers l’extérieur et offre une excellente lisibilité dans les installations ouvertes, chemins de câbles et baies techniques.

Dimensions de la plaque : 20,4 × 9 mm.

Colliers de serrage avec grande plaque sous tête – Type 3

Surface de marquage plus grande permettant l’ajout de textes, codes-barres ou QR codes.

Même position sous tête que le Type 1.

Dimensions de la plaque : 13 × 28 mm.

Caractéristiques techniques

Applications

Câblage de tableaux électriques : identification des circuits et départs
Armoires de contrôle : repérage des câbles PLC et bus de terrain
Data centers : identification des cordons et faisceaux réseau
Assemblage de faisceaux électriques : repérage des fils et gaines en production OEM
Installations techniques du bâtiment : identification des câbles et tuyauteries HVAC et BMS
