Collier de serrage plastique à oeillet

Colliers de serrage plastique à œillet de fixation Cobra® par vis en PA6.6

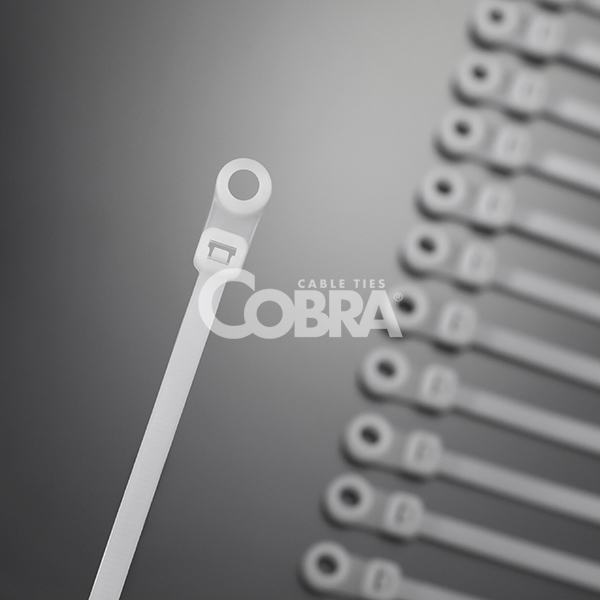

Les colliers de serrage plastique Cobra® à fixation par vis, également appelés colliers avec œillet ou colliers de câblage avec trou de fixation, intègrent un œillet directement dans la tête du collier afin de permettre la fixation du faisceau de câbles sur toute surface plane à l’aide d’une vis ou d’un boulon standard.

Cette solution est idéale lorsqu’un point de fixation démontable, repositionnable ou capable de supporter des charges mécaniques élevées est nécessaire.

Diamètres de passage pour vis : 3,2 mm / 4,2 mm / 5,5 mm / 5,7 mm / 6,3 mm.

Disponibles en couleur naturelle. Fabrication en polyamide 6.6 (PA6.6). Température de fonctionnement : −40°C à +85°C. Classement feu UL 94 V-2. Conformes aux normes CE européennes.

Solution B2B destinée aux installateurs électriques, tableautiers, fabricants d’équipements industriels et distributeurs de matériel électrique en Europe et à l’international.

Colliers de câblage à œillet pour montage par vis sur surface plane

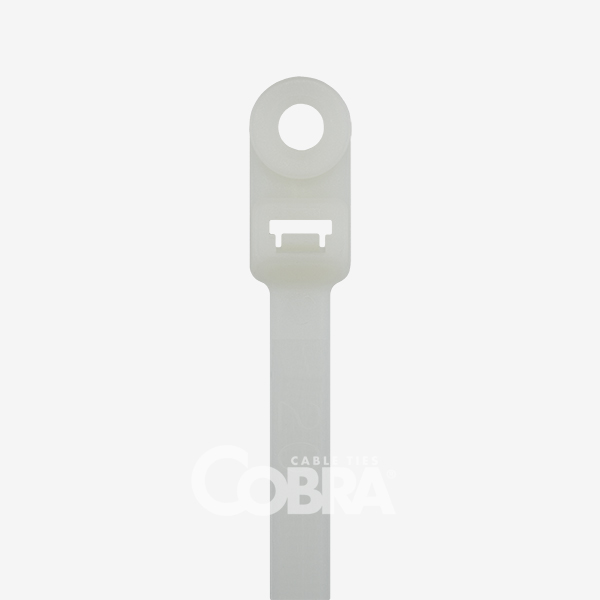

Les Colliers de serrage plastique à oeillet par vis sont équipés d’un œillet circulaire intégré dans la tête du collier.

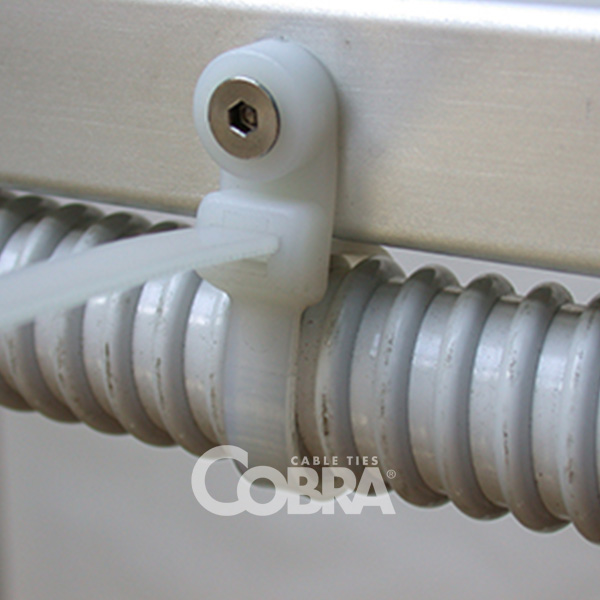

L’œillet permet une fixation mécanique robuste et permanente du faisceau électrique sur plaques de fond, structures métalliques, goulottes, coffrets ou toute surface plane à l’aide d’une vis ou d’un boulon.

Contrairement aux embases adhésives, les colliers à œillet vissable conviennent parfaitement aux environnements soumis aux vibrations, aux charges importantes et aux surfaces où les solutions adhésives ne garantissent pas une tenue fiable.

Attaches de câble en plastique avec œillet de fixation

Les colliers de serrage à fixation par vis constituent la solution adaptée lorsque :

une résistance mécanique élevée est requise ;
la surface n’est pas compatible avec les adhésifs (acier galvanisé, surfaces rugueuses ou thermolaquées) ;
l’installation est exposée aux vibrations ou aux températures élevées ;
le point de fixation doit pouvoir être démonté ou repositionné.
Installation – fixation par vis

Aligner l’œillet intégré avec le trou de fixation puis fixer le collier au panneau ou au support à l’aide d’une vis ou d’un boulon.

Une fois le point d’ancrage fixé, entourer le faisceau avec le collier puis insérer l’extrémité dans la tête afin d’engager le système de verrouillage de précision.

Serrer jusqu’au maintien complet du faisceau. L’utilisation d’un outil de tension est recommandée pour obtenir une coupe propre et une installation professionnelle.

Diamètres de fixation compatibles : 3,2 mm / 4,2 mm / 5,5 mm / 5,7 mm / 6,3 mm.

Spécifications techniques

Applications

Tableaux électriques et armoires industrielles
Routage des câbles sur plaques de fond avec points de fixation vissés.
Machines et équipements industriels
Ancrage des faisceaux électriques dans les environnements soumis aux vibrations.
Bâtiment, HVAC et installations techniques
Fixation des câbles sur structures métalliques et surfaces bétonnées.
Transport et applications marines
Gestion robuste du câblage sur surfaces métalliques incompatibles avec les solutions adhésives.
Infrastructures extérieures
Organisation des câbles sur structures galvanisées ou thermolaquées.
